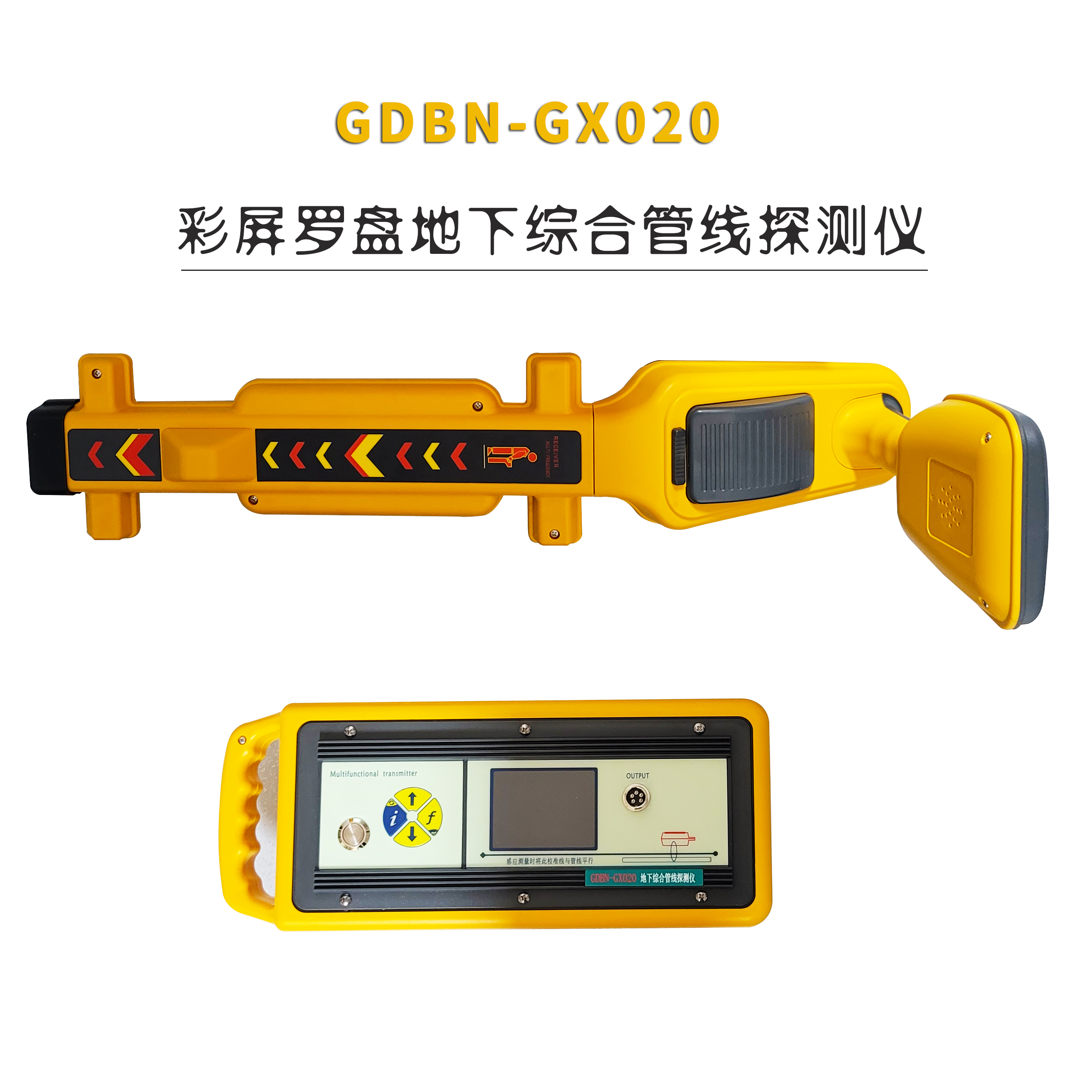

GDBN-GX020地下管道探測儀是西安光大百納電子開發研制的新型地下管道探測儀，全新的外形設計符合人機工程學原理。顯示均采用彩色液晶屏，背景燈可保證在任何情況下清晰顯示信息。尤其是先進的窄帶數字濾波技術，使得在任何強磁場下不受干擾，特別適合高電壓強磁場環境下使用。在地下管線探測功能上增加了指向模式；使用方向箭頭為操作者指示電纜的中心線，360度數字羅盤顯示地下管線的走向，即使是初次使用者也能輕松完成地下管線探測任務；另外也增加更多的頻率，使操作者有了更多的選擇，并可以按客戶需求需求制定特殊頻率。

       GXY系列地下管線探測儀（地下管道探測儀）以其優越的性能，靈活方便的檢測方法，在電力、電信、供水、熱力、燃?xì)狻⑹汀⒒ぁ⒊鞘泄檬聵I(yè)等領域贏得了廣大的用戶，特別適合于電纜、管道探測，業已成為施工、驗收、管網普查的必備工具和首選品牌，為我國的相關行業的管線管理水平的提高發揮了積極的作用。

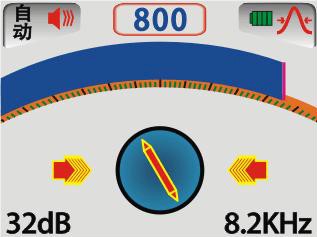

先進的羅盤導向技術：此機型具

先進的羅盤導向功能，測試路由

更加快捷，指出線纜的方向，根

據羅盤進行追蹤。

多頻率供選擇：可定制頻率10多

        種頻率供你選擇，根據需求可為

      你定制特殊頻率，足您的各種探測需求。

獨有的雙天線窄峰定位法:帶

有專利技術的窄峰定位導向

技術輕松識別目標電纜。信

               號反映更及時，信號變化更明顯。

      GDBN-GX020地下管道探測儀主要技術特點：

      發射機、接收機均采用高亮大屏幕彩色液晶顯示器，具有羅盤追蹤定位功能：

更加人性化的設計；

專業的窄帶濾波，抗干擾能力最強；

連續自動阻抗匹配，不需人工干預；

多天線、多通道，直接顯示電纜埋深；

電流測量用于目標管線的識別；

管線密集區域識別目標管線最有效的方法；

自帶充電電池，不需市電，便于野外使用；

尋測50Hz運行電纜路徑；

內置歐姆表可測環路電阻；

萬用表功能：在電纜故障查找前后測試電纜的通斷性和絕緣質量；

充分保證供電時間，節約探測成本

適用于探測大埋深和長距離管線

探測更深、更遠、更準確；

可靠識別目標電纜：帶有專利技術的定位導向技術輕松識別目標電纜；

優質的售后保障，買的放心、用的安心 ；

      GDBN-GX020地下管道探測儀技術指標：

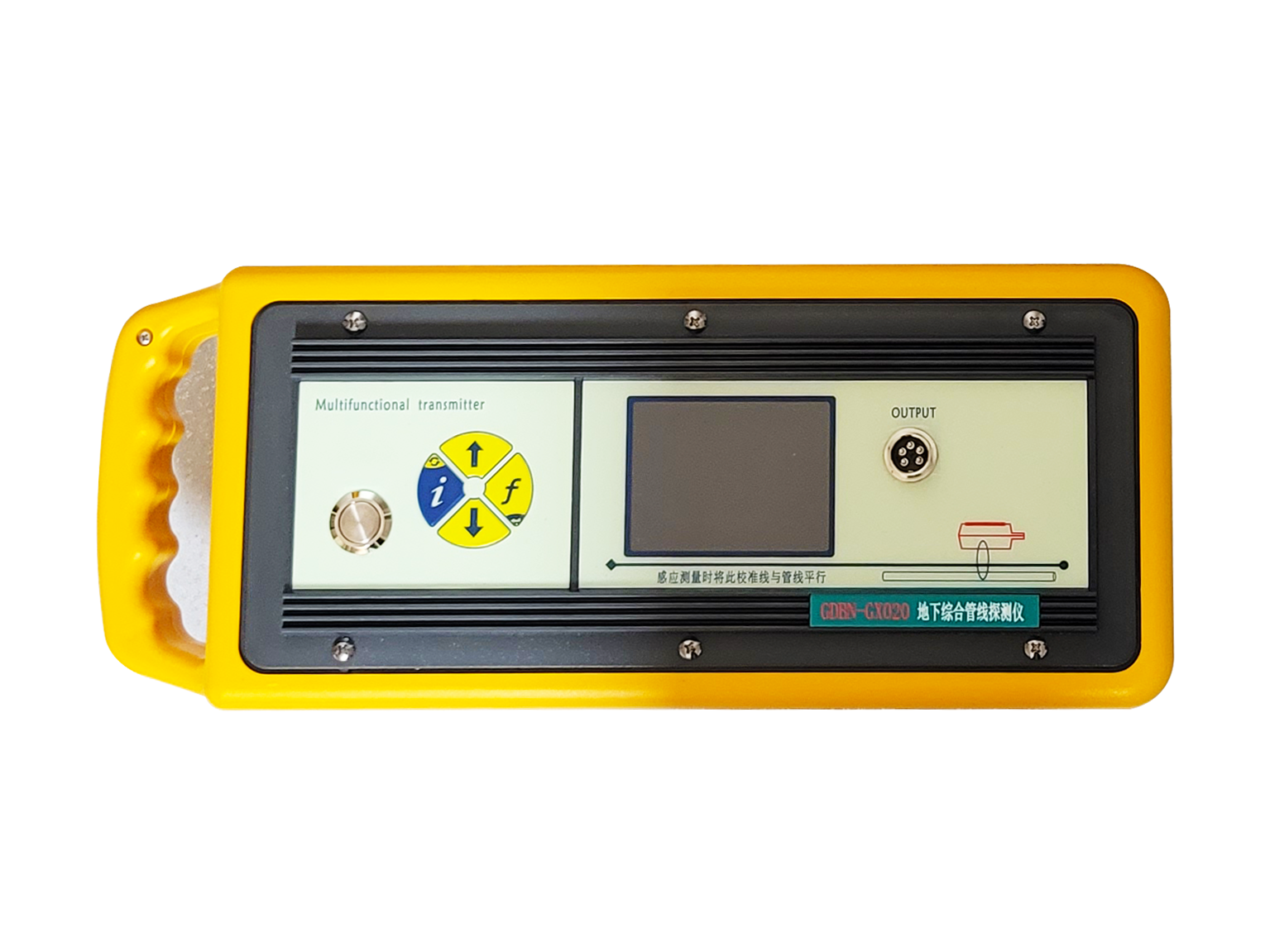

      發射機:

工作頻率：   512 Hz、640 Hz、1.3K Hz、8.2KHz、9.6 KHz、16.4 KHz、32 KHz、65 KHz、

                  74 KHz、 82 KHz、98 KHz、128 KHz、131 KHz、200 KHz

工作模式：   直連、耦合、感應

匹配負載：   5歐姆——3000歐姆

輸出功率：   隨匹配負荷1～10瓦自動調節，電阻為5－3000 歐姆；

液晶顯示：   自動背光照明，顯示輸出能量、運行模式、自檢狀態、負荷電阻、電壓等；

電池型號及壽命： 6節1號充電電池，連續工作4-8小時；（視所選頻率及功率檔位）；

過熱過流：   自動保護

電池狀態：   圖形顯示；

功率輸出：   四檔輸出

電池類型：   6節一號鎳氫充電電池

尺寸大小：   390（長）×160（寬）×150（高）

重    量：      3.3公斤

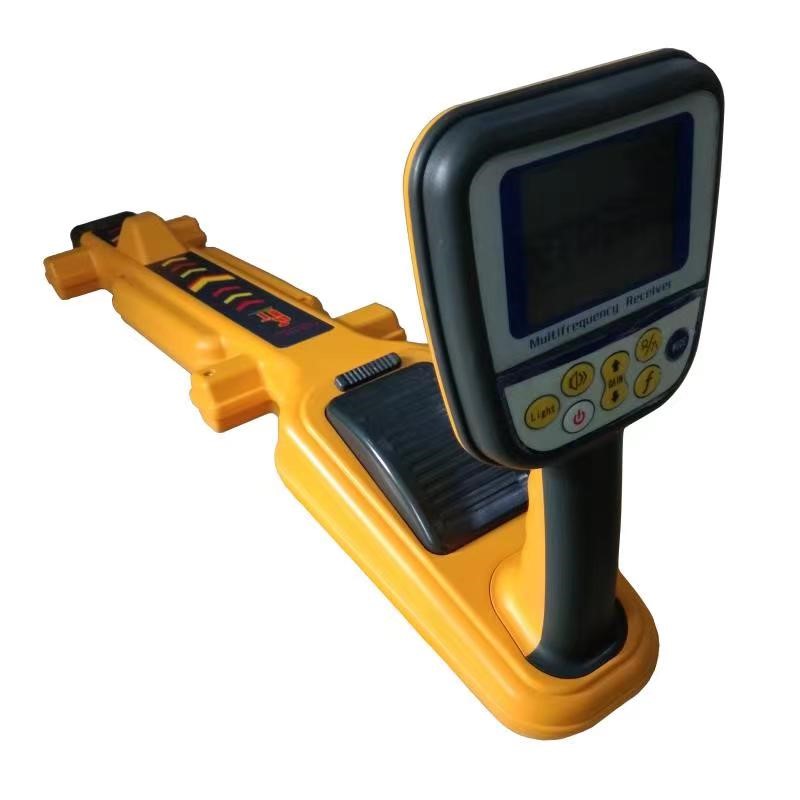

     接收機:

工作頻率： 50Hz、60 Hz、512 Hz、640 Hz、1.3K Hz、8.2KHz、9.6 KHz、16.4 KHz、

                  32 KHz、65 KHz、74 KHz、82 KHz、98 KHz、128 KHz、131 KHz、200 KHz

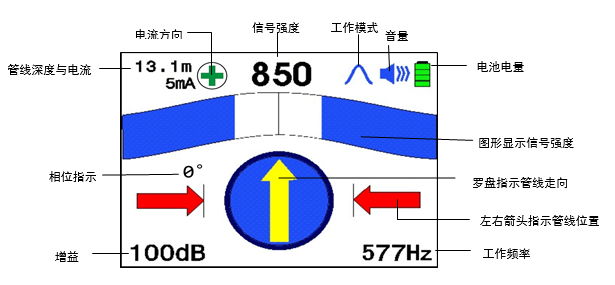

具有彩色導向羅盤指示管線走向自動識別外接附件

天線模式：波峰法、寬峰法、寬峰箭頭、波谷法

信號強度：圖形與數字顯示，量程0～999，可指示最大信號強度

增益控制：自動增益和手動增益，動態增益范圍為0dB～100dB

探測深度：最大探深不小于10米（直連法）

最大探測距離：直連法時絕緣良好的電纜最大可達15km

深度顯示：數字顯示，最大可探測達2.5m，可選擇實時顯示

電流顯示：顯示被測電纜的有效電流值，可選擇實時顯示

聲音指示：隨信號強度變化的調頻音調

電量顯示：圖形顯示

精    度：±(5-12)%≤2.5m

采用3.5寸彩色液晶顯示屏，液晶屏背光亮度可調且

內置6節1.5V 2200mAH可充電鎳氫電池供電

配套智能型鎳氫電池充電器，9V 800mA

充滿后連續工作時間大于6小時，間斷工作大于16小時

工作溫度：-20℃--70℃　

標準配置：

接收機、發射機、地釬、儀器包裝箱、充電電池及充電器

選配件：耦合感應夾鉗、車載充電器

質量保證：客戶購機之日起18個月內質量保修（不含充電電池），終身維修。
