新敷設電纜或電纜管理資料較全電纜的實際長度一般容易確認，但很多情況下，電纜的實際長度與資料長度(或標注長度)不相符，這將給整個電纜故障的測試過程特別是故障點的精確定位帶來很大的困難，也給電纜故障的粗測帶來較大的誤差。如某單位電纜的標注長度為1km，使用電纜故障測試儀（電纜故障閃測儀）采用“脈沖反射法”測出故障點的大概位置是900m，應在距離開路終端100m的地方定位，但最后確定電纜故障點在距終端2m左右的地方，可以肯定的講，被測電纜全長只有900m左右。

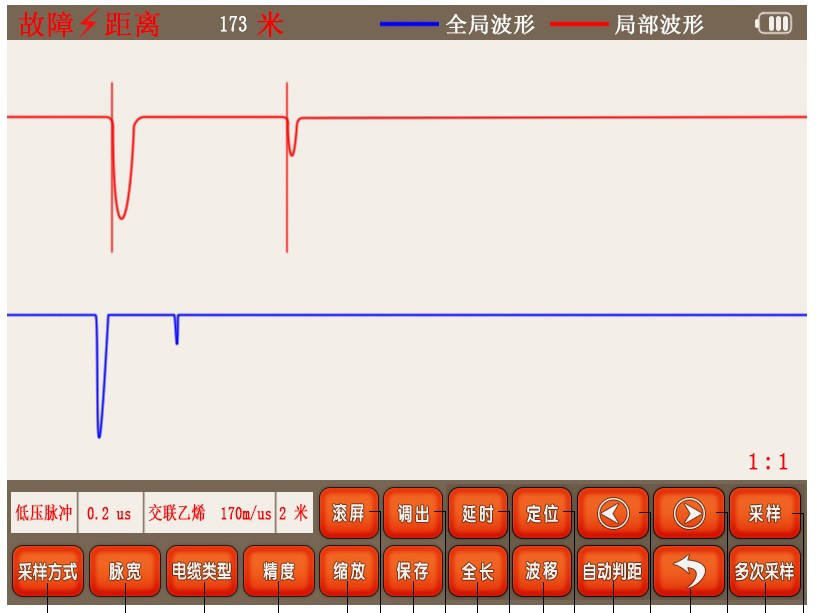

電纜故障測試儀低壓脈沖法測試波形及距離卡位

      出現電纜實際長度與標注長度不相符的原因較多，一般有以下幾種情況:

      (1)施工單位虛報電纜長度，電纜的實際長度比標注長度短。

      (2)電纜多次出現故障并修復，使得電纜的實際長度與標注長度嚴重不符。當電纜故障出現在電纜本體，由于電纜故障點附近電纜沒有多的余留，往往在做中間接頭時要增加一段電纜，這樣使得電纜的實際長度比標注長度長;當電纜故障出現在電纜的中間接頭時，一般在處理故障時，要將原接頭鋸掉。由于電纜接頭處原有較長的余留，無需再另增加電纜，這樣會使得電纜的實際長度比標注長度短。

      (3)人為失誤。如電纜的丈量過程出錯，有些單位的電纜資料長度為電纜設計單位的圖紙設計長度等。由于現場的復雜性，要準確地知道電纜的實際長度是比較困難的。為了減少故障測試的誤差，應以現場用電纜故障測試儀測試的電纜長度為相對依據。

      因此，在電纜故障測試過程中，在電纜實際長度較模糊情況下，應以電纜故障測試儀測試長度為整個電纜故障測試過程的主要依據，但對于未知任何參數的被測電纜，要用電纜故障測試儀直接測試其長度是比較困難的。人們通常采用先用電纜路徑探測儀查找電纜的具體走向，然后按電纜走向在地面丈量可得電纜的長度，這樣得到的電纜長度為丈量長度，一般來講，丈量長度要比實際長度短，因為電纜的地面測試路徑不能知曉地埋電纜盤留的長度(圈數)。

       這是需要特別強調的一點是，如果采用“脈沖反射法”原理測試電纜故障，無論電纜實際長度準確與否，都應先用電纜故障測試儀的“低壓脈沖法”測試故障電纜所有相線的長度，并觀察比較相互的測試波形變化情況。如果實際長度與儀器的測試長度不相符，應校準該電纜的傳輸速度，并歸檔記錄。
