多功能電纜故障精確定點儀 GDBN-D30

一、功能特點

   1. 采用了高亮度的4.3寸LED彩色液晶，不受強光環境影響，使得顯示界面更加清晰。

   2. 采用可編程的脈沖編碼鍵盤，操作智能、便捷。

   3. 采用4種濾波頻帶：低頻帶、中頻帶、高頻帶和全頻帶，適時選擇。

   4. 采用數字濾波技術處理音頻信號，特征頻帶更明顯、濾波性能更佳。

   5. 故障距離采用數字方式顯示，最大25m范圍內可顯示故障距離。

   6. 具有單次和連續模式，可根據實際情況選擇，對波形進行仔細分析。

   7. 音頻信號波形實時顯示，可通過觀察重復性的波形特征及距離軸大致觀察故障點距離，操作者觀察波形不易疲勞，同時在單次模式下可對15m內音頻波形進行細致分析，支持翻頁顯示。

   8. 在聲磁定點模式中具有單次和連續模式，可根據實際情況選擇，對波形進行仔細分析及整體上周期分析。

   9. 跨步電壓模式采用波形連續、實時顯示，有助于對連續性信號分析及突變信號分辨，便于準確定點。跨步電壓信號顯示不限幅，對測試過程中大信號自動衰減，共20個檔位調整信號強度，確保數據波形的易判。

   10. 耳機反饋故障信號音可根據現場環境自由調節，確保操作者在移動探頭時減少較強噪音對人耳的傷害。

二、技術參數

   1. 工作模式：聲磁定點模式、跨步電壓模式

   2. 工作方法：聲磁同步法、跨步電壓法、聲測法、磁場巡測法

   3. 顯示方式：4.3寸高亮OLED顯示器，分辨率為480*272

   4. 故障距離：最大檢測距離范圍為25m

   5. 探測深度：＜5米；隔離干擾：DC，50Hz

   6. 操作方式：一鍵式可編程的脈沖編碼按鍵操作

   7. 數據處理：25米范圍內音頻波形顯示、跨步電壓故障前后波形顯示、故障距離數字顯示

   8. 頻率范圍：100Hz～1500Hz；低通：100～400Hz；中通：150～600Hz；高通：200～1500Hz

   9. 音頻測試精度：10cm；音頻波形顯示：≤15m；跨步電壓靈敏度：0.1mV

   10. 電磁強度顯示：矩形條顯示，數字顯示，最大值顯示

   11. 信號增益：音頻增益＞110dB，跨步電壓多檔位調節

   12. 供電方式：內置7.4V/5200mAh鋰電池供電；工作時長：＞7h

   13. 具有自動檢測脈沖信號功能；84dB最大音量限制 ；具有閉音功能

   14. 外箱尺寸：520*340*200mm     重量：2.5KG

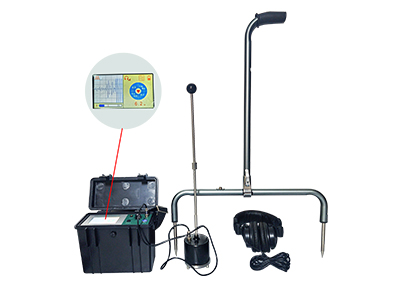

三、設備配置：定點儀主機一臺、探頭一套、探頭連接線一條、耳機一個、跨步桿兩根、跨步桿連接組合線一根、充電器一個、說明書一本；保修卡、裝箱清單及出廠檢驗報告各一份。
