電力電纜作為鐵路運輸和供電的載體，不管是中壓環網電纜還是直流饋出線，都是安全的關鍵。但敷設環境差（電纜溝、橋架）、前期施工工藝影響電纜極易損壞或絕緣老化。而且在故障發生時，故障點定位比較困難，維護困難，維護周期長，損失遠大于架空線路。因此，我們今天主要針對電力電纜故障查找為引子，展開討論。


　　

　　電纜線故障點查找是電力專業中常見、難排除的故障之一，如何運用儀器、講方法、憑經驗查找故障部位，從而快速、有效地排除故障，值得大家認真研究并加以掌握。以下從電力電纜故障的原因、故障的分類、查找步驟、常用的測距定位方法4個方面進行介紹，希望大家熟悉掌握。

　　

　　一、造成電力電纜故障的原因很多，歸納起來有：

　　

　　1、電纜受外力破壞而損壞。

　　

　　從電纜故障原因統計來看，機械施工、挖土、打樁、運輸、安裝損壞等外力因素造成的電纜故障占電纜類總數的比例逐年增加。

　　

　　2、產品質量問題。

　　

　　纜索運行后，如電纜及電纜附件制造工藝不良、絕緣屏蔽厚度不均勻、絕緣偏心、內外屏蔽間凸起、絕緣內雜質、導體或半導電制作不均、電纜金屬外護套密封不良、突起、氣泡或尖刺等均會造成電纜運行后的慢性故障。

　　

　　3、鋪設設備的質量。

　　

　　電線敷設施工時，受工期、地理條件（包括環境條件和氣候條件）及施工機具及人員素質條件的限制，可能出現電纜兩端端進水、電纜外護套劃傷、電纜彎曲半徑過小、電纜金屬屏蔽層斷裂、電纜本體機械應力內傷等施工失誤，引發電纜早期運行故障。

　　

　　二、電力電纜故障查找的步驟。

　　

　　電纜故障的檢測步驟，根據專業人員經驗，如下：

　　

　　1、判斷電纜故障的性質：

　　

　　依據電纜故障中的帶電信號和保護動作情況、電纜表象進行初步判斷。在初步判斷時可采用搖表等方式，通過搖絕緣判斷故障電纜的故障相位、故障點電阻狀況和損壞程度，從而根據初步的判斷，進行故障的粗測和定點方法的選擇。

　　

　　2、確定電纜故障位置：測距。

　　

　　根據故障性質初步判斷，對故障點進行粗測，并確定電纜故障點的范圍。選用合適的預置方法，可以為精確定位提供詳細信息，縮小精確定位范圍。根據不同的故障性質，電纜故障預定位方法可分為行波和阻抗兩類。

　　

　　3、電纜故障的準確定位：定位。

　　

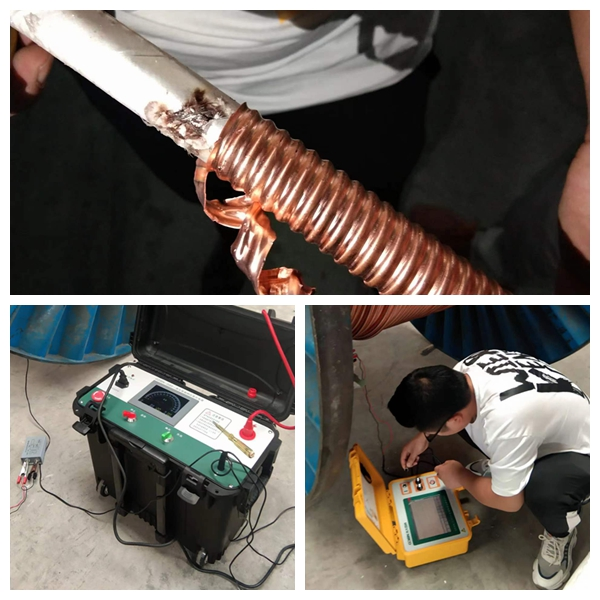

　　先決條件為已知的電纜敷設路徑，如不知道，應先尋跡。以故障定位范圍為依據，通過對電纜敷設路徑的查找，逐步縮小可疑故障點，再用聲磁探測儀在此范圍內確定故障點的準確位置。常見的測量方法有聲磁同步接受定點法、音頻感應法、跨步法等。

　　

　　以上就是關于電力電纜故障查找的相關內容，希望可以給有需要的人帶來一定的幫助。
