電纜故障測試儀的工作原理是怎樣的？
時間: 2020-07-25 11:42
瀏覽次數：

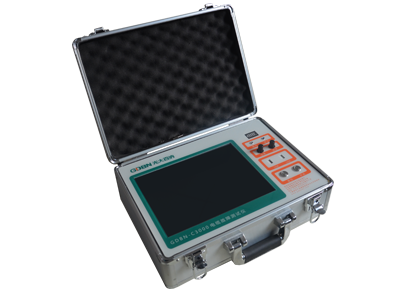

電纜故障測試儀可以同時測試各種類型的電纜，例如短路，開路，高阻閃絡，高阻漏電等，它可以測試具有不同電壓，不同截面，不同介質和不同材料的電纜。在測量電纜故障時，可以
電纜故障測試儀可以同時測試各種類型的電纜，例如短路，開路，高阻閃絡，高阻漏電等，它可以測試具有不同電壓，不同截面，不同介質和不同材料的電纜。在測量電纜故障時，可以將電纜視為均勻分布的傳輸線。根據傳輸線（長線）的理論，在電纜的一端施加脈沖電壓。
此脈沖按一定的速度 沿線傳輸，當脈沖遇到故障點就會發生反射，用閃測儀記錄下發送脈沖和反射脈沖之間的傳輸時間T，則可按已知的傳輸速度V來計算出故障點的距離Lx，Lx=V·T/2.測全長則可利用終端反射脈沖：L=V·T/2同樣已知電纜全長，可測出脈沖傳輸速度：V=2L/T。
脈沖法測試分為低壓脈沖法和高壓脈沖法，二者測試原理是一樣的，只是產生脈沖的方式不一樣，智能型測試儀的故障距離計算是儀器自動完成的。
二次脈沖法：二次脈沖法其基本原理還是脈沖反射法，是近幾年發展中的一種比較前沿的新的電纜故障粗測方法。其技術特點是：高阻故障呈現低壓脈沖短路故障波形特征，容易判讀。
換句話講，就是在用高壓脈沖擊穿高阻故障的瞬間，使用電纜故障測試儀給故障電纜發射低壓脈沖信號，用低壓脈沖短路故障波形測試電纜高阻故障。與傳統的測試方法相比,二次脈沖法的先進之處，是將沖擊高壓閃絡法中的復雜波形簡化為簡單的低壓脈沖短路故障波形。
二次脈沖法的關鍵是要給閃測儀加一個高頻高壓數據處理器。從測試原理講，二次脈沖法的測試原理有其先進性，但是其測試儀器相對復雜，使用也較普通的閃測儀復雜。
接發射源：這里需要做的就是將發射卡鉗A的紅、黑兩接線插頭插在發射源對應的兩個接線柱上。我們可以將發射卡鉗A卡在被識別電纜上，箭頭所指的方向是電纜終端。被識別電纜兩端應該做到可靠接地。
這時候需要將發射源以及接收機電源開關打開并且核對方向：距離發射卡鉗兩米之外的被識別電纜上，使用接收卡鉗B卡住該電纜，上面的箭頭一定要指向電纜終端。在這之后的話，我們需要核對一下電流和測試連接方向。這個時候，注意接收機電流表指針要向右偏轉，而且有聲光提示。再這之后，我們需要記住接收卡鉗表頭偏轉方向。
以上關于電纜故障測試儀的一些相關介紹，希望能夠?qū)Ω魑慌笥延兴鶐椭?/div>
