GDBN-L012電纜路徑儀使用說明書
時間: 2022-05-31 16:50
瀏覽次數：
本路徑信號源配合路徑探測接收機能可靠地探測各類電纜的走向以及埋設深度
一、L012電纜路徑儀功能：
本路徑信號源配合路徑探測接收機能可靠地探測各類電纜的走向以及埋設深度。
二、L012電纜路徑儀特點：
由于采用斷續的幅度調制15KHz正弦信號。在探測埋地電纜的路徑走向及埋設深度時，可有效地抑制工頻干擾及電視機行頻（15625Hz）的同頻干擾。大大提高了現場探測效率。由于采用幅度調制技術，本信號源不僅適用于傳統的差拍式接收機也適用于直放式倍壓檢波路徑接收機。本信號源的大功率輸出信號可以使所探測的路徑距離達10Km以上，完全滿足國內大多數企業的各類超長度敷設的電纜。
三、L012電纜路徑儀技術指標：
1、輸出功率： Pomax ≥100W
2、工作頻率： 15Khz
3、工作方式： 斷續
4、輸出阻抗： Zo=Zc (電纜特性阻率)
5、工作電源： AC 220V ±10％
6、環境條件： 溫度-20 — +50攝氏度，濕度小于95%

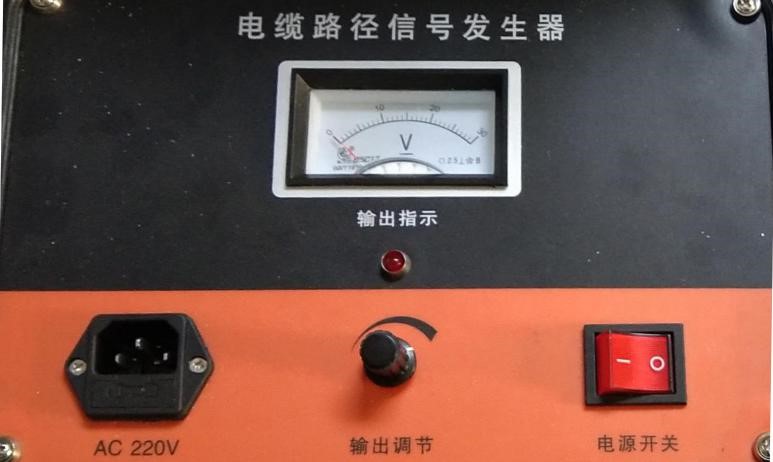

四、路徑信號發生器面板示意圖：
1、表頭：用于指示輸出功率大小。
2、輸出：15Khz信號輸出端，連接電纜地線或芯線。
3、輸出（阻抗）調節：用于調節儀器與所接電纜阻抗匹配，使輸出功率最大。
4、電源插座：AC220V交流供電。
5、電源開關：打開開關，指示燈亮！電源連接正常。
電纜路徑儀配套附件

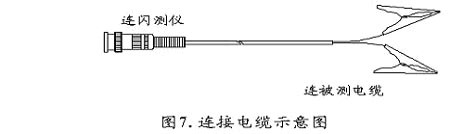

路徑儀配套信號輸出連接線一條。使用時，一般紅色鱷魚夾接電纜鎧裝，此時電纜兩頭須斷開地線），黑色鱷魚夾接系統地線。信號線頭插在面板輸出座上。輸出連接電纜如圖7所示。
五．使用方法步驟：

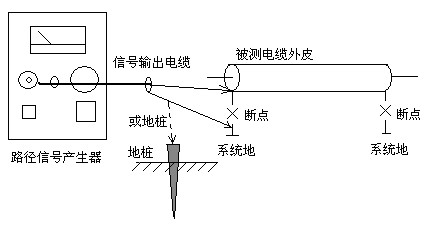

L012電纜路徑儀連線如圖所示：
注：鑒于本儀器特點，一定要將被測電纜始端頭的接地線與系統地斷開。信號發生器的輸出電纜中的紅夾子接在被測電纜的始端頭地線上或接在被測電纜的芯線上。輸出電纜的黑夾子接在系統地上或接在接地良好的地樁上。
1、使用方法：
首先將被測電纜始端的接地線與系統地斷開（終端頭的接地線懸空）。將信號發生器輸出線的紅夾子夾住被測電纜的始端頭地線或任一芯線（接芯線時，終端的芯線不可接系統地），黑夾子夾在系統地上（或夾在打入土地的地樁上）。
檢查接線無誤后開機，調節“阻抗調節”電位器，使表頭指針不超過滿度的三分之二。接收機置“路徑”檔。接通電源后，調節“音量”電位器。當接收機靠近輸出電纜的紅夾子時，耳機中應聽到“嘟、嘟”的斷續音頻振蕩聲，此時即可攜帶接收機到電纜敷設現場尋測電纜的埋設路徑及埋設深度（原理及尋測方法見附件一）
2、路徑尋測完畢，應及時關掉信號發生器及接收機電源。
六、注意事項：
每次使用時，應先接被測電纜，后開電源。平時檢查儀器，輸出電纜最好接一個10歐姆/10瓦的假負載。如儀器發生故障，不要輕率拆卸，應請專業技人員維修或送廠家維修。
七、電纜路徑查找方法：
(一)電纜路徑探測原理簡介

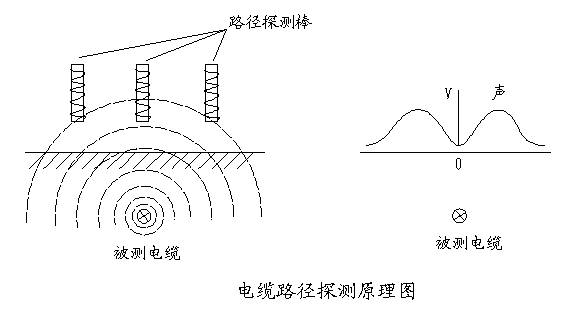

電纜故障探測儀尋測電纜路徑原理為：給被測試電纜加一電磁波信號，通過定點儀磁信號接收通道接收路徑信號尋測電纜路徑。根據電纜正上方地面接收電磁信號最小的特點，可以準確地找到電纜埋設位置。路徑探測原理如圖8所示：
(二)用路徑儀探測路徑方法
用路徑儀探測路徑時，操作方法如下：
①用輸出連接線夾被測電纜 （紅夾子夾電纜地線或芯線，黑夾夾系統地。）。
②接好電源，調整幅度輸出旋鈕至2／3位置，然后開機。
③將定點儀按鍵按到路徑擋，即定點/路徑按鍵按下，定點儀探棒垂直于地面，在電纜始端周圍尋找路徑信號兩個最大點中間的最小點，兩者最小時連成的線即為電纜埋設路徑。
(三)用路徑儀探測電纜埋深方法：
當測試到電纜的路徑時，將探棒頭垂直緊貼地面上的聲音最小點使探棒沿電纜路徑傾斜45度（此時聲音變大），然后再沿電纜路徑垂直方向平行移動探棒，同時用耳機監聽聲音，當再次聽到最小的聲音時，探棒在地面上移動的距離即為電纜的埋設深度。
