中間接頭進水多的電纜故障探測案例（十）
時間: 2022-07-22 09:13
瀏覽次數：
故障線路在做耐壓試驗時發生單相對地擊穿放電故障，在站內用兆歐表測量絕緣電阻:A 相對地為 0.1 MΩ
一、故障線路情況描述及故障性質診斷
線路名稱地址:蘇州工業園區供電電纜 電壓等級:10kV
絕緣類型: XLPE 絕緣 電纜全長:1200m
此線路在做耐壓試驗時發生單相對地擊穿放電故障，在站內用兆歐表測量絕緣電阻:A 相對地為 0.1 MΩ，B、C 相對地為∞，應選用脈沖電流法測試電纜的故障距離。電纜敷設情況如圖10-1所示。

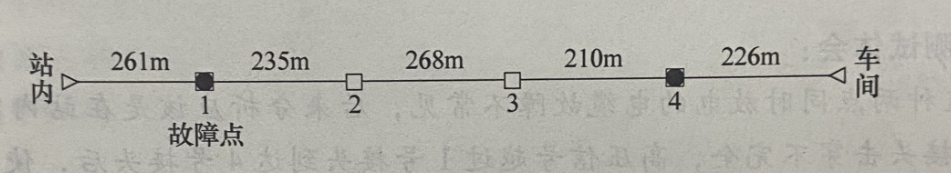

圖10-1 電纜敷設示意圖
二、故障測試儀器
三、故障測距與定位過程

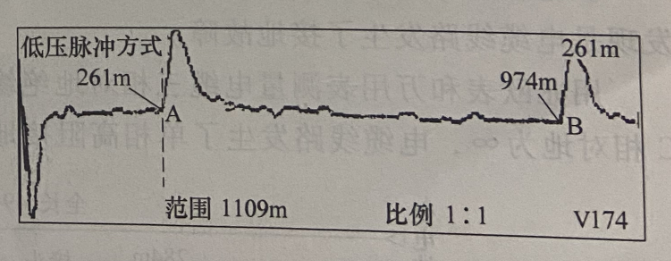

因是單相高阻接地故障，在站內先用A相對金屬護層測試電纜全長，發現顯示出兩個正脈沖反射波形，如圖7-35所示，其中A點261m處的反射是1號接頭，B點974m處的反射是4號接頭;用良好C相對金屬護層測試電纜的全長時，這兩處也有接頭反射，但反射幅值很小，根據資料記錄的全長，調整波速度為174m/μs。根據經驗，判斷電纜在1號、4號接頭處可能有問題。
圖10-2 電纜接頭波形
在A相和金屬護層之間施加高壓脈沖，用脈沖電流沖閃法測試故障距離，當升高電壓至15kV時，雖然GDBN-G60的電壓表指針擺動比較大，表明故障點已經放電，但得到的脈沖電流波形非常亂，不好分析，懷疑可能不是一個點在放電。 一條電纜上兩點故障同時放電的情況比較少，由于波形比較亂，現場沒有打印下來。
用GDBN-D30到1號和4號接頭處定點時發現，1號接頭處有放電聲音但聲音很小，4號接頭處放電聲音比較大。分析后，測試人員一致認為1號和4號接頭都出現了問題，應先打開其中一個接頭后再測試?？紤]到1號接頭附近無工作電源，于是決定先將4號接頭挖出。挖出4號接頭后發現，接頭材料很差，外殼是鐵皮盒，接頭內部無絕緣填充劑也無防水材料，接頭內部已經進水。

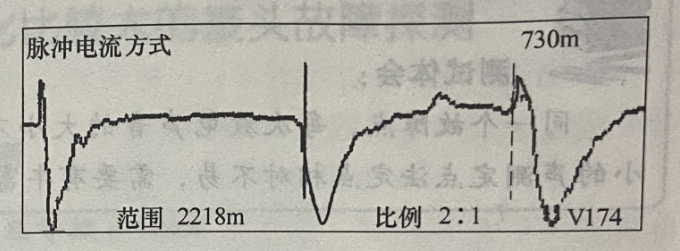

10-3 4號接頭電纜故障波形
把4號接頭鋸掉后，再用脈沖電流法從鋸斷處(4號接頭)向站內方向進行沖閃測試，得到圖 10-3 所示波形，故障距離為730m。從這個距離看，第二個故障點應該在1號接頭處。
到1號接頭處再去定點，發現此時該處放電的聲音很大，挖開后情況同4號接頭一樣，內部有水，絕緣已被燒壞，鋸斷后重新制作接頭并進行直流耐壓試驗合格后，投入運行。
測試體會:
1.這種兩點同時放電的電纜故障不常見，后來分析應該是在站內對A相沖1時，1號接頭擊穿不完全，高壓信號越過1號接頭到達4號接頭后，使4號接頭放電。
2.當測距點在接頭附近時，可先到接頭位置上定點，當不能確定故障點在接頭處時，可先把電纜在接頭處鋸斷后，再向兩端進行測量。
