多相多點的電纜接地故障探測案例（二十）
時間: 2022-08-16 08:46
瀏覽次數：
一、故障線路情況描述及故障性質診斷 線路名址:吳淞化工廠 電壓等級:10kV 絕緣類型:XLPE絕緣 電纜全長:395m 電纜在做預防性直流耐壓試驗時，A、C相泄漏電流升高并分別擊穿，形成高阻
一、故障線路情況描述及故障性質診斷
線路名址:吳淞化工廠 電壓等級:10kV
絕緣類型:XLPE絕緣 電纜全長:395m
電纜在做預防性直流耐壓試驗時，A、C相泄漏電流升高并分別擊穿，形成高阻接地故障，B相未做試驗。經兆歐表測試絕緣電阻，A相對地為4MΩ，C 相對地為50，MQ.B相對地為∞。電纜敷設情況如圖20-1所示。
圖20-1電纜敷設示意圖
二、電纜故障測試儀器
三、電纜故障測距與定位過程
在變電站端，用低壓脈沖法通過B相對金屬護層測試電纜的全長為388m，測試波形如圖 7-67 所示，和資料基本相符，波速度選擇為170m/μs，如果選擇為172m/μs,就可能和資料完全相符了。

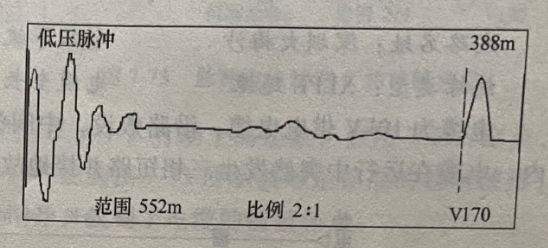

圖20-2電纜全長波形
用GDBN-D10聲磁數顯靜噪定點儀的聲磁同步法到距鍋爐房60m的地方去定點，該處電纜埋設在鍋 爐房邊，周圍環境噪聲很大，而且埋設深度在1.3m以上，用聽聲音的方法定點很費力，根本聽不到放電聲，但通過用眼睛看聲音波形的聲磁同步法，輕松找到聲磁時間差為11x0.2ms的地方為故障點，挖開后，發現電纜由于受到周圍土壤的腐蝕，故障點處電纜的外護層破損，鋸斷后，排除了A相故障。
再用兆歐表向兩端測試，發現C相向變電站方向絕緣仍不好(A相已排除)，又到變電站內通過C相對金屬護層用脈沖電流法測量了一次，得到圖20-4所示波形，故障點在162m位置上。

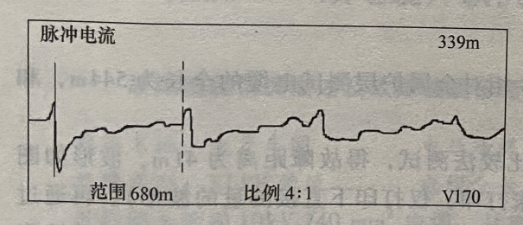

圖20-3脈沖電流法測試A相故障波形

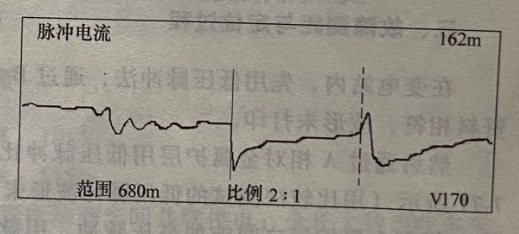

圖20-4 脈沖電流法測試B相故障波形
測試體會:
1.找到故障點把電纜鋸斷后，一定要用兆歐表對電纜的絕緣重新測量一遍，以防存在多個故障點。
