多相高阻接地封閉性故障探測案例（二十六）
時間: 2022-08-27 21:18
瀏覽次數：
此線路在運行中發生接地跳閘事故，用兆歐表測試三相對地絕緣電阻為:A相對地，B相對地5MΩ，C相對地1MΩ，診斷該電纜發生了多相高阻接地故障
一、故障線路情況描述及故障性質診斷
線路名址:齊魯石化煉油廠 電壓等級:6kV
絕緣類型:XLPE絕緣 電纜全長:360m
此線路在運行中發生接地跳閘事故，用兆歐表測試三相對地絕緣電阻為:A相對地∞，B相對地5MΩ，C相對地1MΩ，診斷該電纜發生了多相高阻接地故障，選擇用脈沖電流法測量故障距離。電纜敷設情況如圖26-1所示。

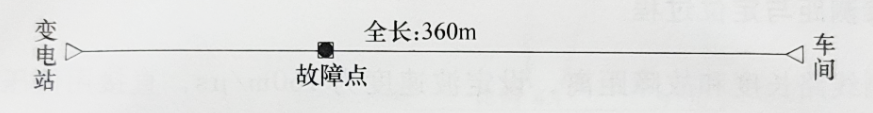

圖26-1電纜敷設示意圖
二、電纜故障測試儀器
三、電纜故障測距與定位過程
然后通過C相對金屬護層，用脈沖電流法測試電纜的故障距離。當把高壓信號生器的電壓升至8kV時，放電后所得的脈沖電流波形比較亂，不典型。當把電壓升12kV時，得到典型的放電波形，如圖7-95 所示，從波形圖可以得到電纜的故障距離97m。
攜帶GDBN-D10聲磁數顯靜噪定點儀到大概100m 處去定點，在左右20m范圍內，沒有找到故障點。把高壓信號發生器的脈沖電壓升至15kV后，在100m處，采集到了故障點放電的聲音波形，波形幅值很小，移動探頭到1m外，聲音波形就采集不到了。在1m范圍內移動探頭，最后找到聲磁時間差為11x0.2ms的點為時間差最小的點，確定為故障點的位置。由于放電聲音太小，故障定點的過程中，通過耳機根本聽不到故障點放電的聲音。

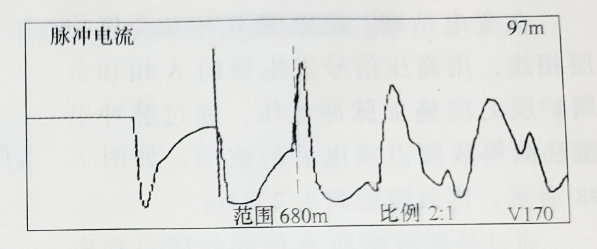

圖26-2 脈沖電流法測故障波形
挖出電纜后，在電纜的外表沒有發現明顯的損傷。重新向電纜施加高壓脈沖信號后，能明顯聽到放電的聲音，用干砂土撒到電纜表面，從沙土振落的點看到了放電的位置，本故障為封閉性的故障。
測試體會:
由于放電的聲音被電纜外護層封住，封閉性故障點放電的聲音很難傳出來，定點時需通過盡量增加電容或提高電壓的方式，提高放電的聲音強度，用聲磁同步法查找故障點。這時僅通過聽聲的方式一般很難查找到封閉性故障點的位置。
對于此類封閉性電纜故障的探測和定點，推薦采用帶波形顯示的多功能精確定點儀
