寧波供電局電力電纜故障實測

       電纜型號:10kV交聯聚乙烯電纜。

       故障性質:用2500V絕緣電阻表測的故障相對地絕緣電阻為15MΩ，屬于泄漏性高阻故障。

       電纜長度:電纜標注長度為430m，沒測試長度為423m。測試方法:采用 CVF （沖閃電壓法）方法。

       測試波形:如圖1 所示。

     CVF法沖擊電壓為12kV實測波形

 CVF法沖擊電壓為25kV實測波形

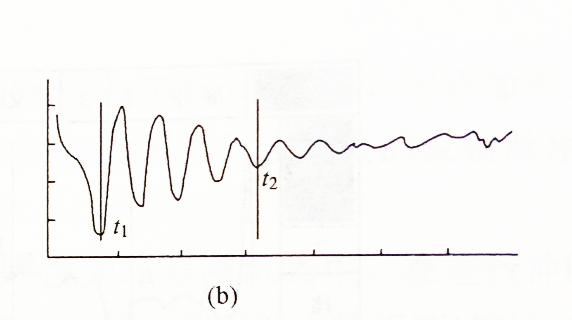

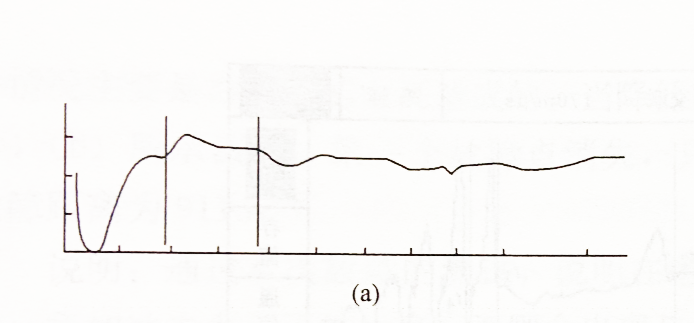

      波形分析:采用CVF 方法對電纜進行故障測試，當電壓升到12kV時，電纜故障測試儀出現如圖1(a)所示天波形，為故障點不放電波形，提高沖擊電壓為25kV，閃測儀出現如圖 1 (b)所示波形，波形反射密集且規律，故障點是靠近測試端，采用平均值的辦法得出t1時刻到t2時刻距離為 70m，此距離除以兩游標之間的拐點數，得出故障距離為8.7m。
