檢測這個音頻磁場信號的工具比較簡單，就是用一個感應線圈來感應磁場信號，通過濾波后有選擇的用聲音或波形的方式把所加人到電纜上的特定頻率的電流信號通過耳機或顯示器表現出來，用耳朵或眼睛來識別這個信號，有這個信號的地方就是在測電纜通過的地方，從而就檢測出了電纜的路徑;當幾條電纜一起敷設時，把感應線圈放到在測電纜上和把感應線圈放到其他電纜上聽到或看到的聲音信號肯定不同，從而就識別出了在測電纜。

用音頻感應法探測電纜路徑和識別電纜原理很簡單，操作也很簡單，本章不再大篇幅的講述儀器的操作，但用此方法時需要注意以下幾個問題。

1、音峰法、音谷法探測電纜的路徑

在相地連接加入音頻信號情況下，當感應線圈軸線垂直于地面時，在電纜的正上方線圈中穿過的磁力線最少，線圈中感應電動勢也最小，通過耳機聽到的音頻聲音也就最小;線圈往電纜左右方向移動時，音頻聲音增強，當移動到某一距離時，響聲最大，再往遠處移動，響聲又逐漸減弱。在電纜附近，聲音強度與其位置關系形成-馬鞍形曲線，曲線谷點所對應的線圈位置就是電纜的正上方，這種方法就是音谷法查找電纜的路徑，如圖 2-1 所示。

而當感應線圈軸線平行于地面時(要垂直于電纜走向)，在電纜的正上方線圈中穿過的磁力線最多，線圈中感應電動勢也最大，通過耳機聽到的音頻聲音也就最強;線圈往電纜左右方向移動時，音頻聲音逐漸減弱。這樣聲響最強的正下方就是電纜。這種方法就是音峰法查找電纜的路徑，如圖 2-2所示。

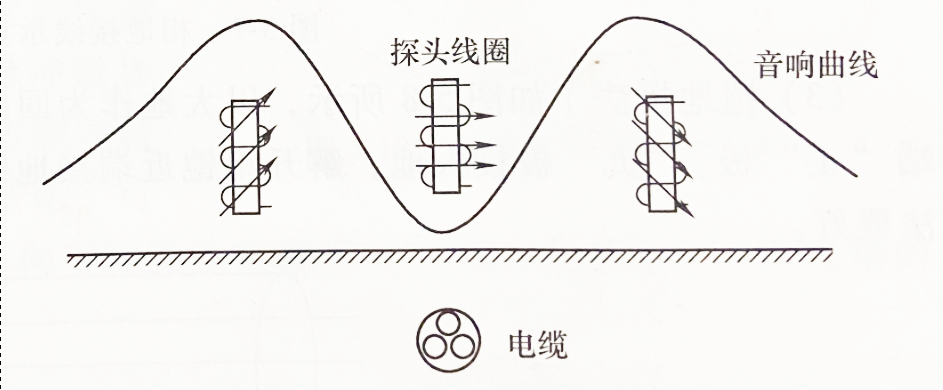

圖2-1電纜路徑探測音谷法測量時的音響曲線

電纜路徑探測音峰法測量時的音響曲線

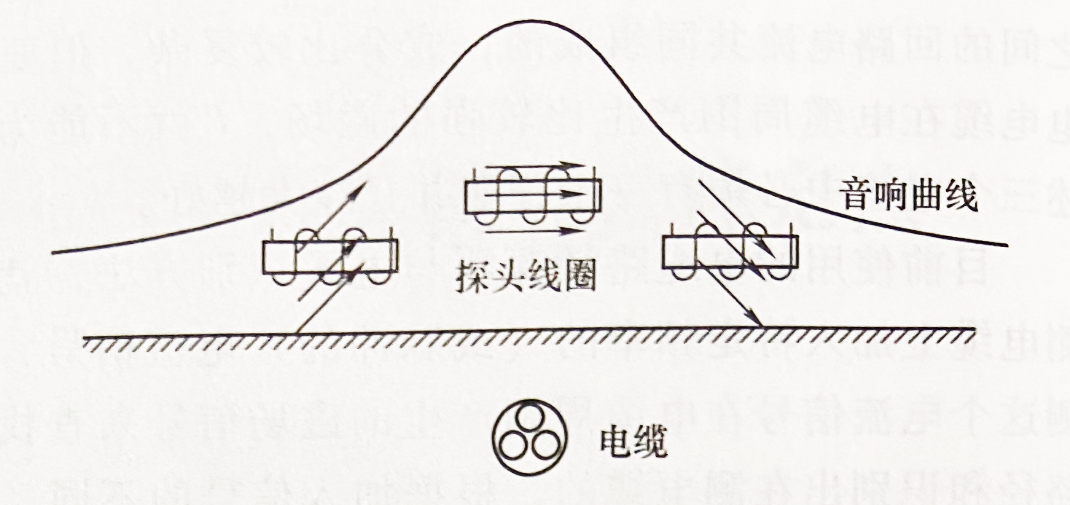

圖2-2電纜路徑探測音峰法測量時的音響曲線

2、電纜路徑探測的接線方式

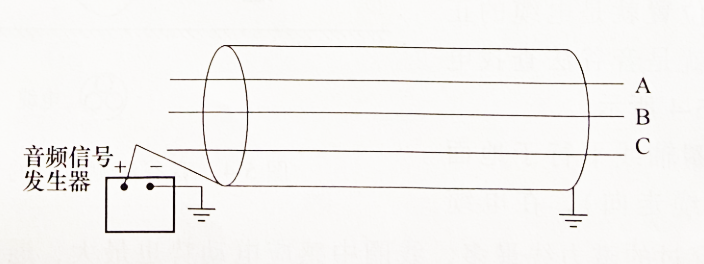

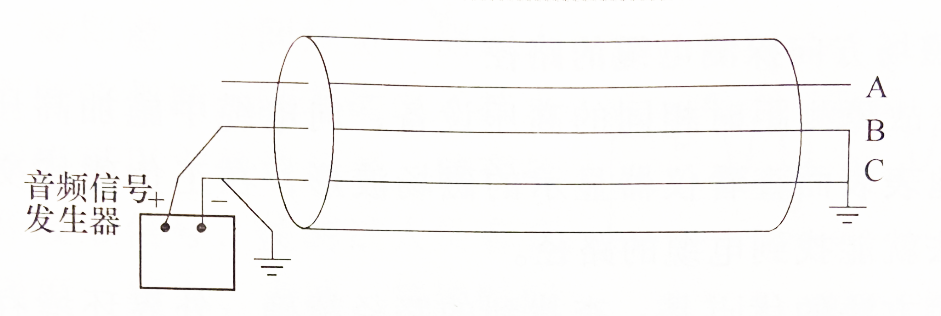

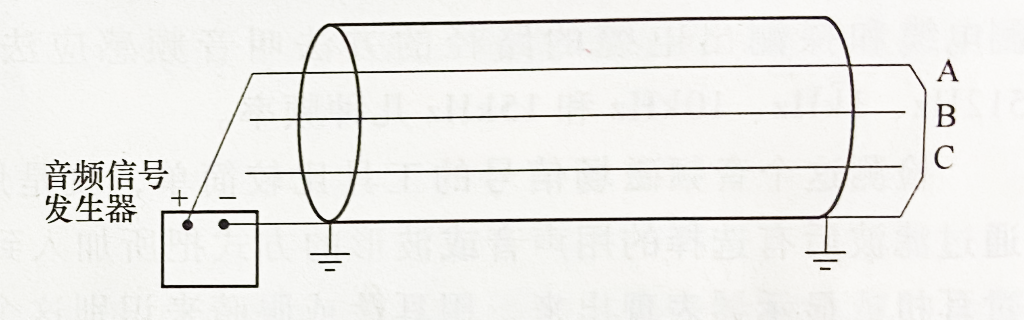

音頻感應法探測電纜路徑時，其接線方式有相間接法、相鎧接法、相地接法、鎧地接法、利用耦合線圈感應間接注入信號法等多種，根據上面所述的電磁理論，要想在大地表面得到比較強的磁場信號，必須使大地上有部分電流通過，否則磁場信號可能會比較弱。下面的接線方式中前三種接法比較有效，后兩種接法感應到的信號會比較弱，能測試的距離比較近。

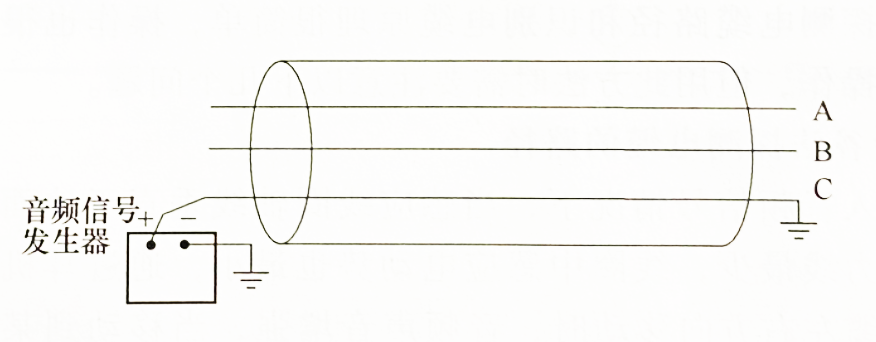

(1)相鎧接法(鎧接工作地) 如圖2-3所示，將電纜線芯一根或幾根并接后接信號發生器的輸出端“正”極,“負”極接鋼鎧，鋼鎧兩端接地，相鎧之間加人音頻電流信號。這種接線方法電纜周圍磁場信號較強，可探測埋設較深的電纜，且探測距離較長。
