關于電纜磁場的分析是針對正弦穩態電流的，但使用與沖閃法測試相同的高壓設備，向電纜中施加高壓脈沖信號，使故障點擊穿放電時，故障點的放電電流是一暫態脈沖電流。根據對脈沖電流的分析和實際應用中的表現，我們可近似地認為暫態電流的磁場與穩態電流磁場的變化規律是基本一致的。也就是說從較遠處看，電纜周圍的磁場如圖1所示。

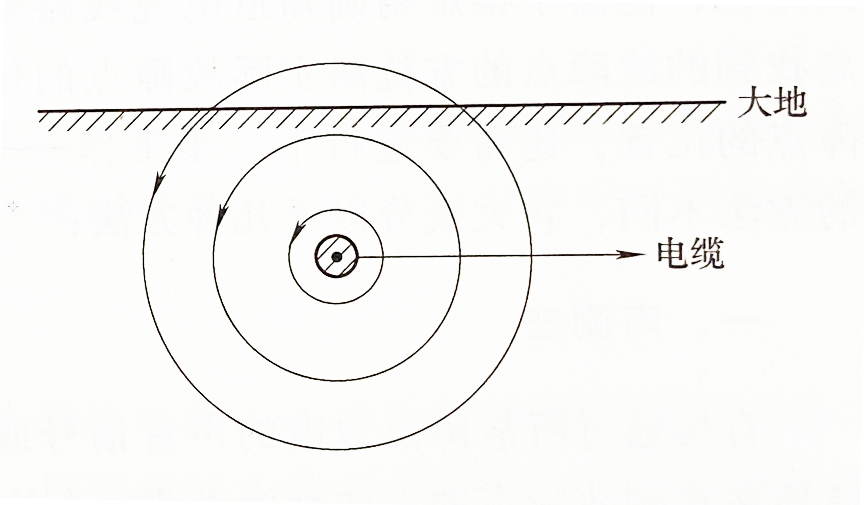

圖1 電纜周圍的脈沖磁場

從圖中可看到，如果把感應線圈以其軸心垂直于大地的方向分別放置于電纜的左右兩側，那么右側的磁力線是以從下方進入線圈的方向穿過線圈的，而左側的磁力線則是從線圈下方出來的。使用智能故障定點儀器可以記錄下電纜故障點放電產生的脈沖磁場信號，在電纜的左右兩側，記錄到的脈沖磁場波形的初始方向不同，如圖2 所示。可把波形初始方向向上的稱為正磁場，向下的稱為負磁場(注意:電纜的左右側磁場的方向是不同的)。

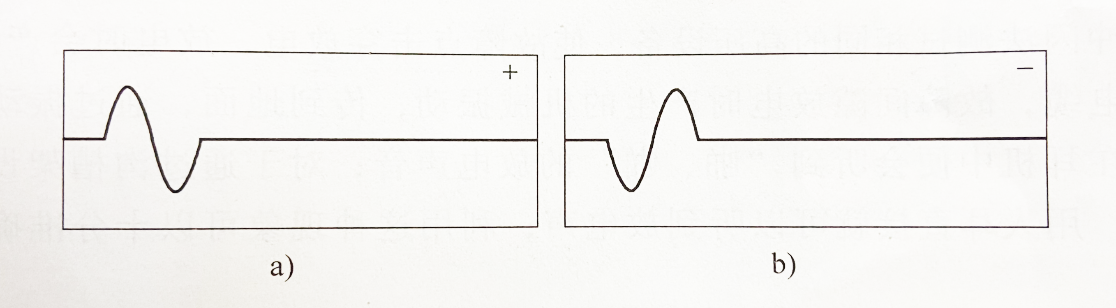

圖2 電纜周圍的脈沖磁場波形

a)正磁場 b)負磁場

2.利用脈沖磁場方向探測電纜的路徑

使用與沖閃法故障測距時相同的高壓設備，向電纜中施加高壓脈沖信號，使故隊點擊穿放電，在地表表面查看儀器顯示的磁場波形，在正負磁場交替的正下方就是纜，通過這種方法就能找到電纜的路徑。

這種路徑查找方法的優點是:查找到的路徑精確，外界環境存在的其他磁場信號很弱，對它的干擾很小;缺點是:查找路徑的速度較慢。

電磁脈沖查找故障電纜原理圖

3.利用脈沖磁場方向鑒別電纜

在需鑒別電纜的對端做一個相對地間隙模擬故障，然后通過高壓信號發生器向電纜中施加高壓脈沖信號，把感應線圈分別放在各條電纜的兩側，磁場方向發生變化的電纜就是作業電纜。

需要注意的是:在距離電纜特別近的地方，電纜周圍的脈沖磁場就不再等同于圖1所示的磁場，護層電流和線芯電流不能再看作是同軸心的(單芯電纜除外)，因統包電纜的各線芯是相互繞著包裹在一起的，帶電線芯在電纜中的位置是變化的，護層上電流產生的磁場和帶電線芯上電流產生的磁場作用以后，形成的偏心磁場的方向是不能確定的，所以用這種方法鑒別電纜時盡量把電纜分開一些，各條電纜之間的距離一般要大于電纜直徑的幾倍以上。
